在現代集成電路(IC)設計與制造中,時延可測性設計(Delay Testability Design)已成為確保芯片性能可靠性的關鍵環節。隨著半導體工藝不斷向納米級演進,電路時延問題日益突出,直接影響到芯片的工作頻率、功耗和整體功能。時延可測性設計通過嵌入特定的測試結構和機制,使設計師能夠準確測量和驗證電路中的路徑時延,從而及早發現制造缺陷或設計偏差。

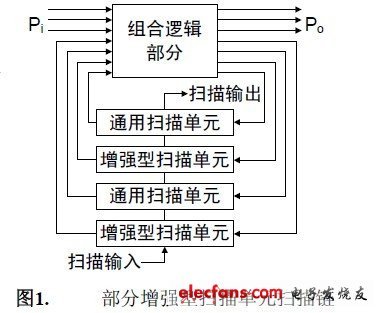

時延故障通常源于制造過程中的物理變異,如線寬變化、介電層厚度不均或晶體管參數漂移。這些因素可能導致信號在特定路徑上傳播過慢,進而引發時序違規,甚至功能失效。為了應對這一挑戰,時延可測性設計采用了多種技術,包括但不限于掃描鏈插入、內置自測試(BIST)和路徑時延測試模式生成。例如,通過將觸發器配置為掃描單元,測試人員可以在不同頻率下應用測試向量,捕獲電路響應,并分析時延分布。
在電子電路圖設計階段,時延可測性需從架構層面集成。設計師必須在電路圖中明確標識關鍵時序路徑,并添加測試點或冗余邏輯以支持時延測量。這通常涉及使用電子設計自動化(EDA)工具進行靜態時序分析(STA)和故障模擬。電子技術資料網站和在線資源庫為此提供了豐富的參考設計、標準單元庫和測試協議,幫助工程師快速實現可測性特性。
軟件開發在時延可測性設計中扮演著支撐角色。從測試算法開發到自動化測試模式生成(ATPG)軟件,再到數據分析和可視化工具,軟件解決方案極大地提升了測試效率和覆蓋率。例如,專用軟件可以模擬不同工藝角下的時延行為,生成優化的測試序列,并與硬件描述語言(如Verilog或VHDL)無縫集成。開源平臺和商業軟件包(如Synopsys或Cadence的工具鏈)促進了設計流程的標準化。
時延可測性設計是集成電路高可靠性的基石。它結合了硬件設計、軟件工具和電子技術資源,確保芯片在高速運行時維持穩定的性能。隨著人工智能和物聯網設備的普及,對低時延、高測試覆蓋的需求將進一步加強這一領域的發展。設計師和開發者應持續關注最新技術動態,利用電子電路圖和軟件開發資源,優化可測性策略,以應對未來芯片復雜性的挑戰。
